滾塑發(fā)泡成型的方法：

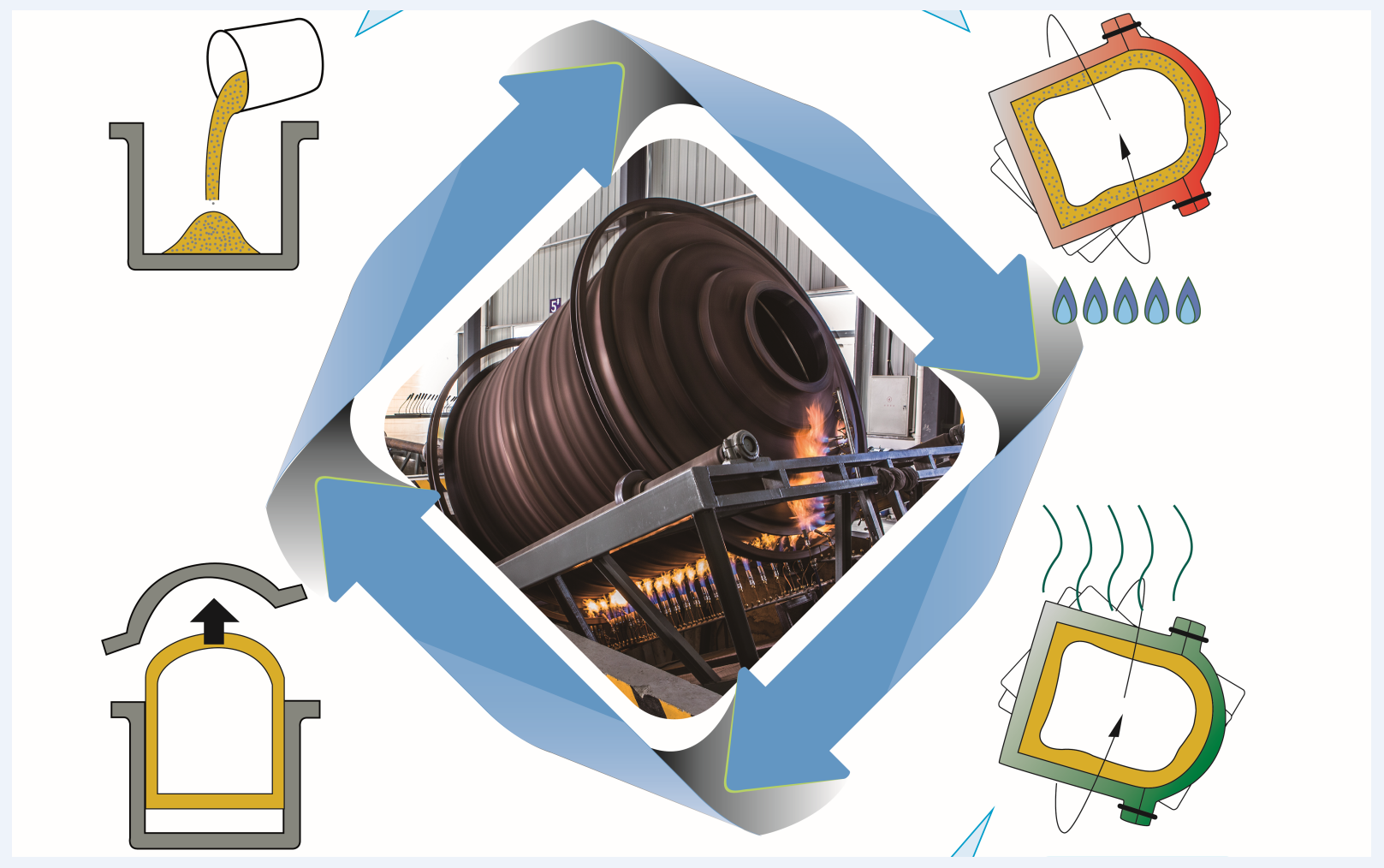

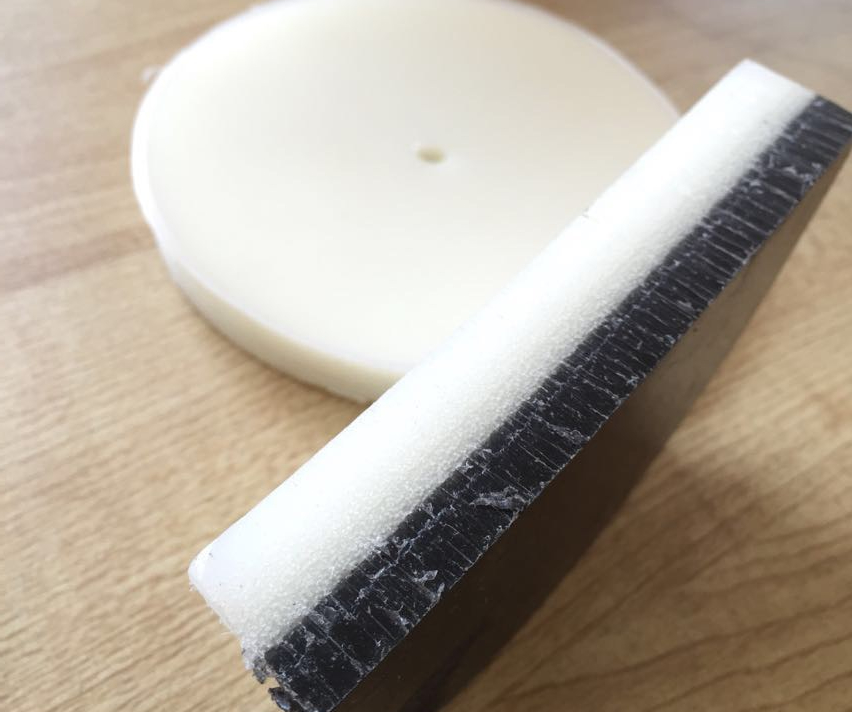

1、滾塑發(fā)泡成型基本上能夠直接使用傳統(tǒng)的滾塑成型設(shè)備，無(wú)需進(jìn)行額外的設(shè)備改造，生產(chǎn)工藝相對(duì)簡(jiǎn)單。和傳統(tǒng)的滾塑設(shè)備相比，一步法滾塑發(fā)泡設(shè)備無(wú)需進(jìn)行大型改造，但對(duì)其加熱、冷卻等溫度控制系統(tǒng)則提出了更高的要求。要求溫度控制精確、熱傳導(dǎo)效率高等。目前，由于一步法滾塑發(fā)泡成型技術(shù)在設(shè)備、工藝和制品質(zhì)量等方面具有明顯優(yōu)勢(shì)，近年來(lái)發(fā)展迅速，將會(huì)成為今后最重要、最具有發(fā)展應(yīng)用前景的滾塑發(fā)泡成型技術(shù)。

2、理論上，任何類型的熱塑性塑料都可用于滾塑發(fā)泡成型，但由于其工藝的特殊性，選擇原料時(shí)有一些特殊的要求。

3、首先，由于是無(wú)壓成型，滾塑發(fā)泡原料必須具有良好的流動(dòng)性，使之能夠像液體一樣平穩(wěn)地流人模腔的各個(gè)角落，獲得壁厚均勻的制品。

4、其次，由于滾塑發(fā)泡成型的周期較長(zhǎng)，原料需承受較高的溫度，因此它的熱穩(wěn)定性要好。

5、最后，為了能夠抵抗氣泡內(nèi)的氣體壓力，塑料原料要求有一定的熔體彈性。如果熔體彈性過(guò)小，氣泡就會(huì)破裂，影響氣泡質(zhì)量。沖擊強(qiáng)度或韌性在選擇材料時(shí)是一個(gè)非常重要的考慮因素，也是對(duì)滾塑發(fā)泡制品的主要要求。線性低密度聚乙烯能滿足這一要求，因而被廣泛用于滾塑發(fā)泡工藝。pvc增塑粉料、醋酸乙烯共聚物(eva)、乙烯-丁基丙烯酸酯共聚物(eba)及尼龍、abs、乙烯-三氟乙烯共聚物(ectfe)等也用于特殊應(yīng)用領(lǐng)域。具有開發(fā)前景的原料還包括聚苯醚(ppo)、abs-聚碳酸酯合金、peek、pps和玻璃纖維增強(qiáng)尼龍等。近年來(lái)，茂金屬催化劑合成聚乙烯為滾塑發(fā)泡提供了優(yōu)良聚乙烯原料。

—般來(lái)說(shuō)，發(fā)泡劑有物理發(fā)泡劑和化學(xué)發(fā)泡劑。但是，由于滾塑發(fā)泡成型基本上是無(wú)壓成型，不采用物理發(fā)泡劑。因?yàn)槭褂梦锢戆l(fā)泡劑就要提高模具內(nèi)的壓力，這將大大提高設(shè)備成本，因此在滾塑發(fā)泡成型中一般使用化學(xué)發(fā)泡劑?；瘜W(xué)發(fā)泡劑在特定的溫度范圍內(nèi)開始分解產(chǎn)生氣體。使用化學(xué)發(fā)泡劑需要注意的是發(fā)泡劑的分解溫度范圍必須高于聚合物熔融溫度。如果發(fā)泡劑已經(jīng)開始分解而聚合物熔體的熔融階段才剛剛開始，氣體就很容易溢出，不能在熔體內(nèi)形成氣泡。除了發(fā)泡劑的分解溫度以外，還要注意發(fā)泡劑的分解串、產(chǎn)生或吸收能量的能力、氣體產(chǎn)量。因?yàn)樽罱K的發(fā)泡結(jié)構(gòu)都和這些因素有關(guān)，選擇合適的發(fā)泡劑是聚合物發(fā)泡成型的關(guān)鍵，目前通常使用的發(fā)泡劑有celogenot、az。
除了發(fā)泡劑以外，還需要考慮其他的各種助劑。需要注意的是某些著色劑，尤其是碳黑或氧化鐵顏料。這些助劑可能會(huì)吸收發(fā)泡劑所產(chǎn)生的氣體，或者會(huì)和化學(xué)發(fā)泡劑發(fā)生反應(yīng)，降低發(fā)泡劑的效率，有時(shí)會(huì)帶來(lái)嚴(yán)重的后果。
